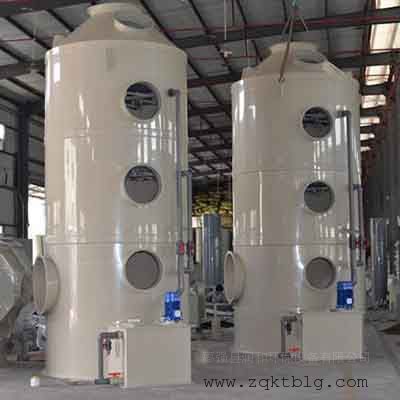

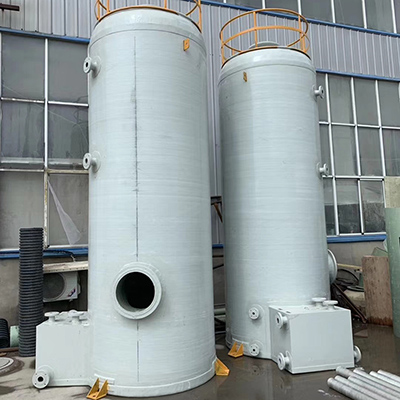

噴淋塔、凈化塔、洗滌塔、水洗塔、吸收塔、中和塔用于各種化工、電工電子、銅鋅冶煉、工業生產等多種領域的氣體吸收、凈化，例如：硫酸生產線會產生帶有礦塵、硒、三氧化硫等雜質的氣體，氣體進入噴淋塔內，與塔內的洗滌液充分接觸，可以除去雜質，達到凈化氣體的作用。
結構
由塔體、填料、液體分布器、氣水分離器、噴淋系統、循環水泵、循環水池、藥液儲存投加系統等單元組成。
噴淋塔工作原理
塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。當液體沿填料層向下時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，噴淋塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上。
為了避免氣體攜走噴淋液，在塔頂部氣水分離器，截留噴淋液。噴淋液循環使用，在使用過程中會有部分損失，位于塔底的循環水箱適時補充噴淋液。

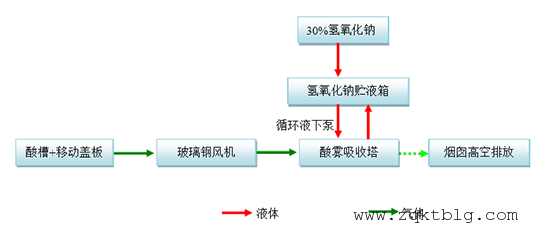

噴淋塔處理工藝及流程圖









呈酸性或堿性的酸霧廢氣，噴淋塔內置有多面空心填料，氣液接觸比表面積大；當廢氣經過分配板，將氣體平均分布于多面空心球，每只呈點接觸，擺列后呈“W”路線行走，避免有偏流現象，在配合不阻塞的噴嘴，呈1200噴灑，使氣液混合效率90-95，通過逆流式吸收液（中和液H2SO4或NaOH自動添加處理設備）的霧化噴淋洗滌，從而達到凈化效果，再加入中和液，可去除廢氣中有害氣體。
